锂电模块化UPS

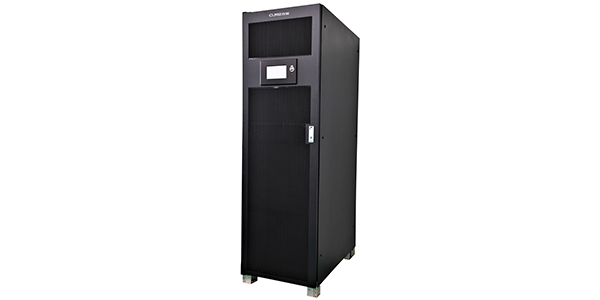

CUN-ME系列 嵌入式模块化UPS
CUN-ME系列 嵌入式模块化UPS
联系我们

CUN-ME系列嵌入式模块化UPS电源,适用于中小功率的UPS产品,其满足分散供电要求,安装于标准的19英寸机柜中,也可以单独使用.CUN-ME引用先进的高科技技术作为电源保护新概念而推向市场的绿色模块化UPS。

它是一款高密度,低成本的小功率模块化UPS,其具备的卓越优势不仅仅是智能型的电源保护系统,除了包含传统UPS的整流,滤波,充电,逆变器的装置外,还采用了平均电流控制整流技术,顺位主从同步控制技术,多级分散式控制技术和三阶正弦波逆变的新型概念技术,在降低运行维护成本的同时可提供更高的效率,更灵活的机动性及更好的可靠性.它具备优异的输入,输出等各项性能指标,是目前业内体积最小,效率最高,功率密度最大的产品,并具有极高的性价比。

应用范围

政府机关,军队,通信,电力,交通,广电,金融,税务,医疗,教育,科研,企业,石化,工矿等

性能特点

▇整机容量有9KVA,18KVA,36KVA多个系列,功率模块为3KVA,6KVA两种;

▇整机由监控模块和1~6个UPS功率模块组成;

▇完全模块式结构,每个功率模块都具备完整的UPS功能;

▇灵活的配电方式:进出线方式可现场随需设定为3/3,3/1,1/1,1/3;并且输入,输出电压,频率可现场随需设定为380V/220V,400V/230V,415V/240V;整机频率可设定为50Hz,60Hz;

▇为冗余可升级系统,N+X冗余,可根据用户需求进行在线增容、维护;

▇采用无主从并联,多级分散式控制技术,无运行瓶颈,性能可靠;

▇所有功率模块共享电池组;

▇具有完善的智能化电池管理功能:电池自放电功能,自动进行均浮充转换功能,温度补偿功能,并联充电器自动均流功能;

▇整机效率大于95%,逆变电流谐波(THDI)小于3%,输入功率因数(PF)大于0.99;

▇交流输入采用连续电流模块(CCM)运行,减少对电网干扰(RFI/EMI);

▇模块均流采用全数字式控制,动态响应速度快,均流精度≤5%;

▇任一功率模块均具有输入,输出和充电功率的平衡分配功能;

▇可选配输入,输出K值隔离变压器;

▇具有RS232,RS485/422,TCP/IP扩展卡及多路干节点多种通信方式。



模块参数表

模块型号CUN-ME-03CUN-ME-06
模块容量 3KVA 6KVA
输入/输出方式 三进三出,三进单出,单进三出,单进单出
模块尺寸(宽*深*高)mm 138*500*131
重量(kg) 约7kg 约7kg
充电模块说明 每个模块可提供800W充电功率 每个模块可提供1600W充电功率
输入功率因数≥0.99
过载能力 超过系统过载能力要求
最大散热功率 100W 180W
输入总谐波失真THDI(%)≤3%

▇产品以实物为准,以上规格若有变动,恕不另行通知

系统参数表

规格型号CUN-ME-09CUN-ME-18CUN-ME-36
最大输出容量9KVA18KVA36KVA
功率模块容量3KVA6KVA
市电输入 输入方式 三相四线+地线/单相二线+地线
输入电压 380V/220V±25%,400V/230V±25%,415V/240V±25%
输入频率 50Hz±10%,60Hz±10%
缓启动(Sec.) 60secs
输入总谐波失真THDI(%) <3%
输入功率因数≥0.99
旁路输入 输入电压 380V/220V,400V/230V,415V/240V
输入电压范围 380V/220V&plusmn;25%
输入频率 50Hz±4%,60Hz±4%
输入频率跟踪范围 50Hz±4%,60Hz±4%
直流输入 额定输入电压±384VDC
输入电压范围 345V~445V DC
充电特性 充电限流
充电时间 10小时(2小时后备电池容量)
充电电压稳定度±1%
交流输出 UPS功率因数 0.8
输出电压 380V/220V±2% AC,400V/230V±2% ,415V/240V ±2%
输出频率±4%;市电超限或电池供电时输出为±0.2%
输出电压稳定度 380V/220V±1%(静态);380V/220V±2%(负载0-100%变化)
输出电压恢复时间 20ms(负载0-100%变化)
过载能力 125%的额定负载,运行10分种
市电电池切换时间 0ms
旁路逆变切换时间 <1ms
峰值因数 3:1
电压总谐失真(%))≤1%(线性负载)≤3%(非线性负载)
整机效率≥95%(交流供电)≥98%(电池供电)
均流精度≤5%
工作环境 储存环境温度 -25℃~60℃
运行环境 -5℃~40℃
允许的海拔≤1500米
相对湿度≤95%无凝露
防护等级 IP30
冷却方式 控速风冷
符合的安规 EN62040-1-1:2003 IEC60950-1:2001
电磁兼容特性 EN62040-2:2006
噪音≤55DBA
其他 结构 嵌入19英寸机柜内
选配件 隔离变压器
监控管理系统 UPSupervisor
接口 标配RS232,RS485/422并配置2路干节点,TCP/IP扩展卡
显示 LCD/LED
电池模块尺寸 482*700*220(宽*深*高)mm
机柜尺寸 600*1000*1450(宽*深*高)mm
主机尺寸 482*650*266(宽*深*高)mm 482*650*400( 宽*深*高)mm

*产品以实物为主,以上规格若有变动,恕不另行通知
