锂电模块化UPS

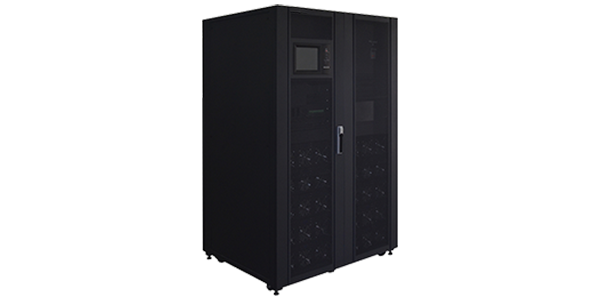

CUN-N系列 模块化UPS
CUN-N系列 模块化UPS
联系我们

应用范围

政府机关,军队,通信,电力,交通,广电,金融,税务,医疗,教育,科研,企业,石化,工矿等

性能特点

❖N+X冗余模块化设计

❖系统中每个功率模块均设计为可在线热插拔,为便用户安装,维护以及动态升级扩容等需求

❖热插拔静态旁路监控模块

❖监控和静态旁路模块可在线热插拔,每个功率草棚块均为自主控制,自主运行避免了单点故障风险,大大提高系统运行的可靠性和可用性.

❖智能化电池管理方案

每个功率模块内置独立的数字化大功率充电器,可以提供功率容量20%的充电能力.充电器均为DSP数字化控制,保证卓越的电池管理功能.CUN-N系列模块化UPS电源采用独立的电池放电变换器,大大降低了单组电池数量,同时实现了卓越的充放电管理与控制,极大地延长了电池的使用寿命,同时避免了电池直接挂在直流母线上可能引起的单点故障.

❖维护方便快捷,仅需几分钟即可完成维护操作.采用模块ID自主识别技术,无需手动设置一步到位完成操作.

❖智能化的保护方案:CUN-N系列模块化UPS电源的功率模块以及系统均采用硬件与软件双重保护的设计方案.对于功率模块以及系统所可能出现的任何电压,电流,热性能,短路等等异常,均能进行快速有效的保护,从而保证系统的安全性和可靠性.

❖强大的远程网络管理方案

❖可通过本地PC接口或者网络接口进行组网监控,组成完善的网络机房监控方案.

❖网络管理卡:通过SNMP网络管理卡用户可通过网络远程监测和控制UPS系统.

❖干接点接口:通过外部设备,例如传感器,监控UPS的状态和环境.

CUN-N主机系统,CUN-N400主机系统技术参数表(基于10KVA/15KVA/20KVA功率模块)

容量10400KVA
主路输入(3相+N线+PE)
输入电压 380V/400V/415V(线电压)
输入频率 50/60Hz
功率因数 >0.99
电泫畸变率 THDi<3%(100%线性负载)
电压范围 304~478Vac(线电压)满载304V~228Vac(线电压)负载从100%到75%之间线性降额
频率范围 40Hz-70Hz
电  池
电池电压±240VDC(32-44节电池可调)
充电功率 20%*统功率
充电电压精度±1%
旁  路
旁路电压 380V/400V/415V(线电压)
电压范围 -20%~+15%
旁路频率范围 50/60Hz(额定频率)可设置±1HZ,±3HZ,±5HZ
输  出
输出电压 380V/400V/415(线电压)
电压精度±1%
电压畸变率 THD<1%(线性负载),THD<5%(非线性负载)
功率因数 0.8
三相相位精度 120°±0.5°
峰值比 3:1
过载能力 110%,1小时后转旁路
125%,10分钟后转旁路
150%,1分钟后转旁路
>150%,200ms后转旁路
系  统
系统效率 正常模式:95%
经济模式:99%
电池模式效率 95%
显示 LCD+LED,触摸屏+键盘

▇产品以实物为准,以上规格若有变动,恕不另行通知


CUN-N主机系统,CUN-N400主机系统技术参数表(基于10KVA/15KVA/20KVA功率模块)

容量10400KVA
防护等级 IP20
通信接口 RS232 RS485干接点SNMP卡EPO
接线方式 支持上下进线
运行温度 0-40℃
存储温度 -25℃-70℃
相对温度 0-95%(无凝露)
噪音 <55dBA
CUN-N系列-CUN-N主机柜机械特性
重量

3模块机 CUN-N030/10 CUN-N045/15 CUN-N060/20 120KG
6 模块机 CUN-N060/10 CUN-N090/15 CUN-N120/20 176KG
10模块机 CUN-N100/10 CUN-N150//15 CUN-N200/20 196KG
CN10 10KVA功率模块 20KG
CN15 15KVA功率模块 21KG
CN20 20KVA功率模块 22KG
尺寸(宽*深*高)(mm) 3模块机柜 600*900*1100
6模块机柜 600*900*1600
10模块机柜 600*900*2000
功率模块 440*590*134(10KVA/15KVA/20KVA)
CUN-N系列-CUN-N060/20B标机(柜内可带电池包)
重量 型号 CUN-N030/10B CUN-N045/15B CUN-N060/20B 280KG
CN10 10KVA功率模块 20KG
CN15 15KVA功率模块 21KG
CN20 20KVA功率模块 22KG
尺寸(宽*深*高)(mm) 机柜 600*1020*2000
功率模块 440*590*134(CN10/CN15/CN20) 数量3
电池包模块 440*120*134 数量16
PDU模块 440*590*134 注:当插入PDU模块时功率模块插槽减少一个

▇产品以实物为准,以上规格若有变动,恕不另行通知



CUN-N系列-CUN-N900主机系统技术参数表(基于25KVA/30KVA功率模块)

功率25900KVA
主路输入 输入电压 380V/400V/415V(线电压)
输入频率 50/50Hz
功率因数 >0.99
电流畸变率 THDi<3%(100%线性负载)
电压范围 304~478Vac(线电压)满载304V~228Vac(线电压)负载从100%到75%之间线性降额
频率范围 40Hz~70Hz
电池 电池电压±240VDC(32-44节)电池可调
充电功率 20%*系统功率
充电电压精度±1%
旁路 旁路电压 380V/400V/415V(线电压)
电压范围 可设置,默认-20%~+15% 上限:+10%,+15%,+20%,+25%;下限:-10%,-15%,-20%,-30%,-40%
旁路频率范围 50/60HZ(额定频率)可设置±1HZ,±3HZ,±5HZ
输出 额定输出电压 380/400/415VAC(线电压)
额定输出频率 50/60Hz
输出功率因数 0.9
电压精度±1%
输出动态响应 <5%(20%-80%-20%阶跃负载)
动态恢复时间 <30ms(0%-100%-0%阶跃负载)
电压畸变率 THD<1%(线性负载),THD<5%(非线性负载)
频率精度 50/60Hz±0.1%
跟踪范围 可设置,±0.5Hz~±5Hz,默认±3Hz
跟踪速率 可设置,0.5Hz/S~3Hz/S,默认0.5Hz/S
过载能力 110%,1小时后转旁路
125%,10分钟后转旁路
150%,1分钟后转旁路
>150%,200ms后转旁路
系统 主路模式效率 >95%
电池模式效率 >95%
显示 LED+LCD+彩色触摸屏10.4寸
接口 标准:RS232 RS485 USB可编程干接点;可选:SNMP AS400
环境参数 防护等级 IP20/IP21(可选)
运行温度 0~40℃
存储温度 -25℃~70℃
相对湿度 0-95%(无凝露)
噪音 65dBA@100%负载,62dBA@45%负载
海拔高度 <1000m,1000-2000米之间,每升高100米功率降额1%
机械特性 重量 6模块机 CUN-N150/25  CUN-N180/30 165KG
10模块机 CUN-N250/25  CUN-N300/30 220KG
20模块机 CUN-N600/30 660KG
CN25 25KVA功率模块 32KG
CN30 30KVA功率模块 34KG
尺寸
宽*深*高(mm)
6模块机柜 600*1100*1600
10模块机柜 600*1100*2000
20模块机柜 2000*1050*2000
功率模块 460*790*134

*产品以实物为主,以上规格若有变动,恕不另行通知
