轨道交通UPS不间断电源保证用电设备正常工作

来源：存能电气  日期：2019-09-10 10:53  浏览量：次

　　轨道交通UPS不间断电源保证用电设备正常工作。城市轨道交通工程是百年工程、民生工程，合理采用UPS不间断电源的结构与供电方式将对轨道交通机电系统的安全性、经济性产生较大的影响。UPS供电系统的建设目的，是通过UPS供电系统给机房内用电设备提供高质量、不间断电源，来保证用电设备正常工作。

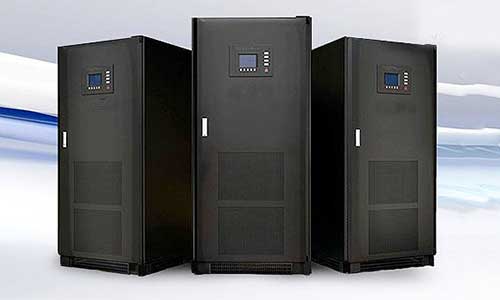

　　轨道交通UPS不间断电源保证用电设备正常工作

　　地铁电源系统一般包括UPS、蓄电池、动力环境集中监控，防雷箱，双路电源切换屏、输入输出配电屏等设备组成。

　　轨道交通UPS电源是提供持续、稳定、不间断电源的重要设备。城市轨道交通各机电系统中主电源需采用UPS装置以保证供电的正常运行。UPS不间断电源系统可以解决数据机房电源断电、电压尖峰、电压浪涌、频率漂移、谐波干扰、过欠压、电压波动及噪声电压等由市电电源质量差对前端设备造成的危害。

　　近年城市轨道交通发展迅猛，各机电系统是轨道交通运营指挥、企业管理、服务乘客和传递信息的平台，保证列车安全高效运营，为乘客提供高质量的服务。其中供电设备的可靠性就成了重中之重，市电电网中接有各种各样负载，对电网造成干扰和污染，恶化供电质量，影响负载的正常运行。

　　UPS供电系统的建设目的，是通过UPS供电系统给机电系统用电设备提供高质量的UPS不间断电源，来保证用电设备正常工作。

　　UPS供电有分散与集中供电两种。在城市轨道交通供电系统中集中供电方式成为趋势。在深圳3号线已采用集中供电方式，很多在新设计的线路也在采用集中供电的方式。但屏蔽门系统有许多电机性负载，启动时会有较大冲击电流，对UPS逆变器产生冲击，会产生过载或转旁路，所以一般建议单独供电。

　　地铁工程电源子系统在控制中心、各车站、车辆段的通信设备室及电池室内分别设置UPS电源设备，免维护电池。控制中心、各车站、车辆段均采用在线式UPS，UPS系统只提供交流220V电源，通信各子系统如采用其它方式电源，由通信各子系统自配的整流装置产生。

　　地铁UPS电源系统要求

　　地铁的电源系统机房大多都在地铁下，地铁工程在土建施工时需要有大量的投入。在地下每多挖一平米的空间要投入非常高昂的投入，包括人力、物力和能源都会有很大的消耗。因此，动力机房空间也非常有限，需要更合理的利用。所以，在选用UPS电源设备时在保证设备质量的基础上最好能选择体积小、重量轻的设备，以便节省机房使用空间。

　　要求UPS具有緑色环保功能，其本身也应该符合绿色环保的要求，所以在选用UPS时，要看生产厂商是否通过了RoHs标准。

　　UPS具备智能风扇变速功能是指风扇具有多段转速自动控制，UPS的控制系统可以根据负载的实际大小和环境温度来控制风扇的转速，来达到节能的效果，也能有效的延长风扇使用寿命。

　　绿色的UPS一定要有高输入功率因数，低谐波电流。高输入功率因数，可以使UPS对市电的利用率提高，减小无功损耗，达到节能的效果。谐波电流低，可以减小UPS对电网的污染，达到环保的功能。

　　轨道交通UPS电源是提供持续、稳定、不间断电源的重要设备。城市轨道交通各机电系统中主电源需采用UPS装置以保证供电的正常运行。
