存能电气N+X并联冗余技术模块化UPS电源

来源：存能电气  日期：2019-05-17 11:59  浏览量：次

　　存能电气N+X并联冗余技术模块化UPS电源。模块化并联冗余UPS，其可以做到所有UPS、充电、电池模块共用，达到热备份，当某个模块发生故障时，其它模块保证系统正常工作；简单地增加各种模块就可扩容，达到良好的扩容性，且节约投资；维修时可以在线换下或换上相应的模块即可完成，简便、高效、费用低。

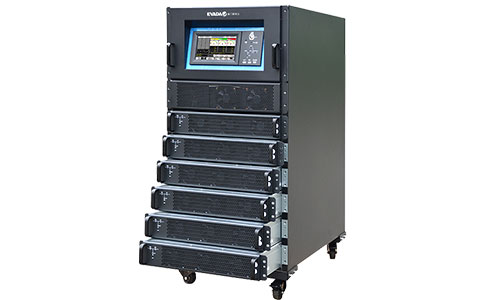

　　存能电气N+X冗余模块化UPS电源

　　模块化UPS本质上是一个N+1冗余并机系统。模块化UPS电源是今后的一个发展方向之一,这是因为它有着塔式机不可比拟的特点。比如它体积小、重量轻、功耗低、安装方便、维护简单、使用容易、可靠性高等,有好多优点是塔式机不易实现的。

　　●存能电气模块化UPS，产品采用模块化设计与N+X并联冗余技术，产品容量覆盖20kVA到160kVA之间的各个功率段；模块内部采用“模组化”设计，既保证了布局的紧凑又增加了整机的可靠性；模块与机柜间采用热插拔设计。

　　●模块化UPS采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。具备独立的智能充电模块；外接电池组的每组电池节数可从40节至32节任选。

　　●系统容量有100KVA,150KVA,200KVA,240KVA,320KVA,480KVA多个系统，功率模块为10KVA,15KVA,20KVA,三个功率范围，用户可根据负载大小随意选择。

　　●模块化UPS电源采用无主从并联，多级分散式控制技术，无运行瓶颈，性能可靠。

　　●整机效率大于95%(AC-AC),逆变效率大于98%(DC-AC),输入电流谐波(THDI)小于3%，输入功率因数(PF)大于0.99。

　　●功率密度高，业界首创25KVA功率模块高度采用2U设计

　　●模块采用独特的风道设计,将功率半导体和控制系统等核心部件与风道完全隔离，提高模块化UPS电源对恶劣环境的适应性。

　　●完美的配电方案，无需进线柜,柜内可配置旁路开关、输入开关、输出开关、维修开关。

　　模块化UPS冗余介绍

　　冗余，指重复配置系统的一些部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。模块化UPS冗余是指将系统构成上采用复式模块化结构，当一部件出现故障时，可自动或人工重构结构，由另一部件替代故障部件工作，系统降级使用，除故障部件外，其余部分仍保持正常运行。

　　模块化设计的原则是力求以少数模块组成尽可能多的产品，并在满足要求的基础上使产品精度高、性能稳定、结构简单、成本低廉，且模块结构应尽量简单、规范，模块间的联系尽可能简单。

　　冗余技术就是增加多于的设备，以保证系统可靠地工作。模块化冗余是指将系统分层不同的功能模块，并采用冗余技术。当系统某个功能模块出现故障时，用冗余功能模块结构代替出故障的模块，使系统正常工作。模块化冗余是一种动态冗余技术，属于硬件冗余范畴。动态冗余是指采用标准模块配置工作，一旦检测与诊断出故障发生的位置,系统能进行重组或恢复，并继续正常运行。

　　模块化UPS电源N+X冗余系统，甚至当有功率模块故障时，也可保证系统零宕机。系统强大的自诊断功能和模块化结构可大大减少MTTR，精确的指示和大屏幕显示可帮助用户立即确认故障点。模块化结构允许用户在不对负载造成任何影响的情况下，通过简单、快速地更换故障功率模块即可完成维修。
