锂电池组保护板好坏如何检测？

来源：存能电气  日期：2018-12-19 10:50  浏览量：次

　　锂电池组保护板好坏如何检测？因为保护板的作用是对串并联的锂电池组进行充放电保护，保护板的好坏对于锂电池组的安全性有很大的影响，所以对保护板的好坏进行检测也是很重要的。

　　锂电池组的组成

　　一个已经生产出厂可供用户使用的锂电池组主要由两部分组成，分别是锂电池芯以及保护板。锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯。

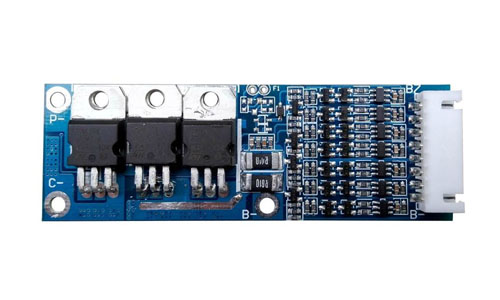

　　锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池组用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。

　　保护板具体作用

　　锂电池保护板主要用于对锂电池组的充放电进行保护。在充满电的时候能有效保证各单体锂电池之间的电压差异小于其设定的值，实现锂电池组各单体电池的均衡充电，能有效的改善串并联组成的锂电池组的充电效果。

　　同时保护板也能检测锂电池组中各个单体锂电池的过压、欠压、过流、短路、过温的状态，检测出这些状态后，保护板能及时进行调整以及警示，保护板能有效的保护并且延长锂电池组的使用寿命。

　　欠压保护的作用是避免锂电池组中的单个锂电池在放电时因为过度放电而损坏。

　　保护板好坏检测方法

　　一、检测电路

　　不同厂家所生产的锂电池组配置的保护板的功能并不一定相同，有些保护板设计有热敏电阻，用于对锂电池组进行过热保护。

　　保护板上的热敏电阻仅仅是给外电路提供一个温度传感器，如果保护板电路接触不良，锂电池就很容易受到损害。因此对保护板的电路进行检查就是我们检测保护板的重要的第一步了。

　　二、排线

　　通过万用表来确定排线接线的正确性。通过用万用表黑色表笔压住B-线端子和万用表红色表笔压信B1线端子，得到第1串电池电压。以此方法测出锂电池组内的所有串并联电池。

　　如果排线接线正确，且所有电池串电源相差低于一定值，则说明保护板起到作用，保障了锂电池组所有电池的一致性。

　　三、测量电压

　　在测量了锂电池组电压确认其正常后，将排线插上保护板，测量保护板两边端口之间的电阻，如果电阻是零，则说明锂电池组之前畅通无阻，保护板有很好的起到作用。

　　在检测锂电池组保护板好坏的时候还是有不少需要注意的地方的，比如说测量每串锂电池的电压时，表笔一定要放置正确，如果碰到一起会发生短路冒烟。

　　连接保护板的时候，一定要先接好排线后再插保护板，如果没有接好排线再插保护板就很可能导致保护板被烧坏。
