UPS为变电站交流用电设施提供不间断电源保障。随着电力系统的飞速发展，各地区对电网安全经济运行都提出了更新更高的要求，这就需要不断完善和提高电力系统的自动化水平。变电站作为电网运行的重要组成部分，自动化水平越来越高，目前大多数220KV及以下变电站已实现无人值班运行。

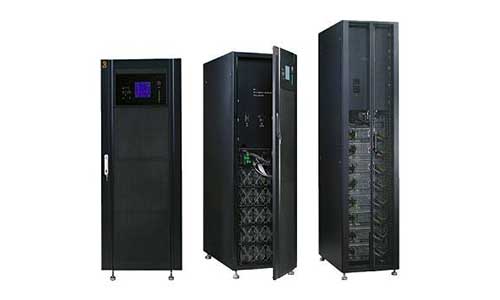

UPS为变电站交流用电设施提供不间断电源保障

UPS为变电站交流用电设施提供不间断电源，一旦UPS失去，交流用电设备就失去了第二路备用保障，一旦变电站失去交流，那么很多系统就无法运行，例如监控系统主机就会失去电源，变电站也会失去监控。UPS可以保证站内交流供电中断情况下，向后台监控机提供安全、可靠、稳定、不间断的交流电源，确保后台监控机正常运行。

变电站的主要设备是开关和变压器。按规模大小不同，小的变电站又称为变电所、配电室等。变电站变换电压并分配用电量，靠近用电多的地方才有效率用电，电压才不会互相影响。变电站自动化系统的交流不间断电源系统由电力专用交流不间断电源和交/直流输入单元、交流输出单元等外围设备组成。

变电站交流不间断电源系统为变电站自动化、远动设备、保护信息、电能计量及安防装置等重要负荷提供稳定可靠的电源。交流不间断电源系统为变电站自动化系统、火灾报警装置等重要负荷提供高质量、稳定可靠的不间断电源，是电网调度自动化和变电站监控系统的关键电源设备。

变电站UPS电源系统构成和功能

（1）变电站UPS电源系统包括：UPS电源、外部交直流输入、交流输出、数字表计、屏柜及安装辅助设施等。

（2）变电站UPS电源工作方式如下：当交流输入电源正常时，交流输入电源经整流器由交流变成直流，再经逆变器由直流变成交流输出到负载；当交流输入电源故障时，UPS电源由交流输入电源供电切换至由变电站直流系统接取的直流输入电源经逆变器供电，切换时间为0ms；

（3）变电站UPS电源系统除具备UPS电源自动切换功能外，还配有旁路检修开关，在UPS退出检修维护时可闭合检修开关为负载供电。

随着变电站的综合自动化技术的发展和广泛应用，自动化水平的不断提高，综合自动化系统实现了微机后台监控、保护故障信息上传、电能计量、调度数据网通信、运动终端服务等。而要保证这些设备能可靠地发挥其作用，为这类设备配置可靠、稳定的不间断电源成了头等大事。

UPS是变电站中应用的重要的一种稳压、稳频、纯净化和无间断的重要设备和优质电源。随着变电站自动化水平的提高，变电站设备向数字化、智能化方向发展，变电站内电源系统的可靠性要求越来越高，交流不间断电源系统设计也将推陈出新，变得更加合理、更加可靠。
