老司机告诉你影响锂电池包结构设计相关因素

日期:2018-10-11 09:02  浏览量:

  老司机告诉你影响锂电池包结构设计相关因素。锂电池包结构设计是整个电池包系统设计中极为重要的一环,是整个设计过程中占用时间最多的一环。这次就让存能电气小编来带大家了解一下影响锂电池包结构设计相关的内容。

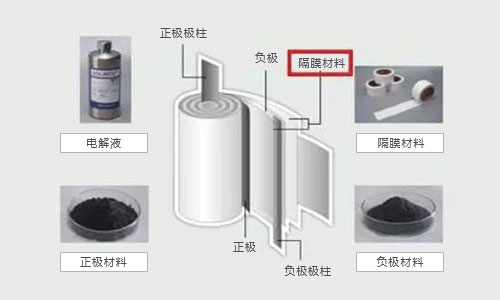

  锂电池包的基本结构

  主要材料:正极、负极、电解液、隔膜

  结构:圆形、方形;叠片、卷绕

  形态:聚合物(软包装)、液态锂离子(钢壳)

  不同因素对锂电池包结构设计的影响

  █放电特性曲线趋势

  放电特性曲线的趋势,主要关注电芯放电曲线的斜率。不同类型的电芯,基本的放电趋势是不同的。

  具有倾斜放电曲线的电池所输送的功率在整个放电周期中逐渐下降。这可能会导致高功率应用在放电后期结束时出现问题。对于需要稳定电源电压的低功率应用,如果斜率太陡,可能需要安装稳压器。这通常不适用于高功率应用,因为稳压器的损耗会消耗电池太多功率。

  █环境温度

  电池的放电特性,受到环境温度的影响极为明显。如果锂电池包的使用环境最低温度在0℃以下,在某些含水电解液的电池中,电解液本身可能会冻结;即使有机电解液不会冻结,电池性能下降也非常明显,就需要考虑低温对电池的影响问题。如果是在环境温度极高的环境使用动力电池,电极活性材料在高温下容易与电解液发生反应,可能带来容量上的损失,还可能造成安全风险。

  在电池能够承受的温度范围内,电池性能通常随温度的提高而提高,比如容量增大,内阻减小。每种电芯都有一个最适宜的工作温度,最理想情况是给电池创造出这个适宜的工作温度,偏高或者偏低的温度都会影响循环寿命。

  █脉冲性能

  输送高电流脉冲的能力是许多电池的要求。电池的载流量取决于电极的有效表面积。但是电流限制是由电池内发生化学反应的速率决定的。当对于电池的功率使用范围有要求的时候,了解电芯的脉冲能力,有助于设计更合适的锂电池包电芯。

  当确定好使用的范围,环境等影响锂电池包结构设计的因素,设计好锂电池包后,就需要对其进行测试来确保其安全性,稳定性和实用性了。


  对于已设计好的锂电池包进行测试

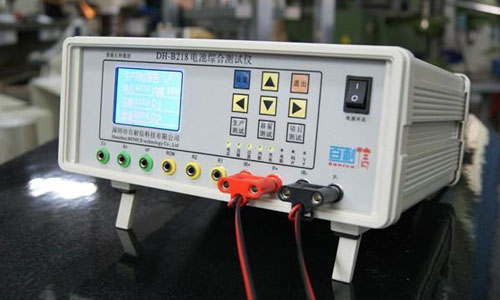

  充放电测试:判断电流充电回路工作是否正常。使用仪器设备:微电脑测试仪或者DC电源20V/5A及4.0-5.0Ω水泥电阻,8.0-10.0Ω水泥电阻。

  短路测试:判断电池短路保护功能是否正常。使用仪器设备:微电脑测试仪或者导线。

  内阻测试:判断电池自耗电大小的一个指标,当内阻过大时,影响放电,甚至不能放电。使用仪器设备:内阻测试仪。

  套机测试:检测电池装入机器中能否正常使用,如开、关机能否正常,电量显示是否符合规律。
