什么是模块化UPS电源?模块化UPS电源概述

来源:存能电气  日期:2019-10-24 15:40  浏览量:

  什么是模块化UPS电源?模块化UPS电源概述。模块化UPS电源克服了单机UPS运行固有的缺点,极大地提高了系统的可扩展性、冗余性、热插拔性和可交互性。UPS模块化是未来发展的趋势,模块化UPS的能源效率是市场上好的产品之一。

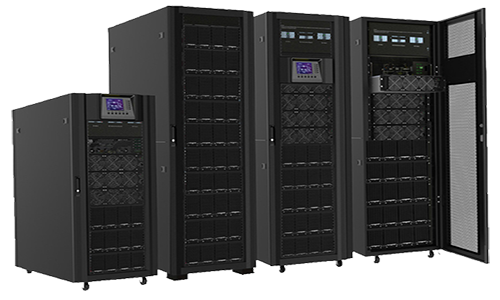

  什么是模块化UPS电源?

  从设计原理方面来讲,模块本身就是一台UPS电源,包括整流器、静态旁路开关及附属的控制电路等。模块化最大的优点是能够提高系统的可靠性和可用性,一个模块出现故障并不会影响其他模块的正常工作,其可热插拔性能够大大缩短系统的安装和修复时间。

  模块化UPS电源具有高效率、高性能的双转换在线式,单相输入、单相输出的UPS产品。采用模块化、数字化和塔式/机架式双安装模式设计,具有“1+1”并联冗余的功能。

  模块化UPS电源的特点

  ◆运营成本

  模块化UPS电源的带载只占额定容量的15%,整机功率超90%。在带载到达27%时,功率已可达94%。效率的提升,带动着能耗支出的减少。

  ◆可用性

  可用性是体现在系统供应持续服务上的。模块化UPS电源选用模块N+X冗余技术,能够在线热插拔处于故障的模块,MTTR是0。

  ◆牢靠性

  模块化UPS所组成的N+X冗余供电系统,实践负载量在设备容量的大小中的占比及系统的牢靠性相关。实践负载量越低,系统冗余度则越高,系统的牢靠性也是越高。

  ◆随需扩容

  模块化UPS选用模块化结构,能够在20kVA至480kVA范围内,用20kVA为单位,可做到随时随需在线扩容,为用户节省费用。

  模块化UPS电源概述

  模块化UPS电源主要应用于:信息产业、IT行业、交通、金融行业、航空航天工业等计算机信息系统、通讯系统、数据网络中心等的安全保护问题。

  模块化UPS电源主要分为以下两种类型:

  1、功率模块化UPS。由机架加功率模块组成。其中功率模块包括传统UPS的整流、滤波、充电、逆变器等部分。但静态旁通与系统的部分监控和显示共用一个机架的,各功率模块独立控制并联运行。机柜上部的显示控制模块仅作为用户开关UPS主机和进行网络化监控平台。

  2、完全模块化UPS。由机架加单体模块构成,每个单体模块内都装有整个UPS电源与控制电路,包括整流器、逆变器、静态旁路开关及附属的控制电路、CPU主控板。每个UPS模块都有独立的管理显示屏。

  相对目前行业发展而言,中大功率模块化UPS电源一般采用第一种类型,小功率模块化UPS电源一般采用第二种类型,而且两种类型UPS的共同特点是功率变换部分是独立控制的,而且能实现N+X并联,从而保证模块化UPS电源的可靠性。

  因此,UPS结构的模块化、可热插拔设计,是UPS系统可用性和可维护性的重要的新技术标志之一。
