UPS电源厂家浅谈“N+X”冗余模块化UPS是什么意思

来源：存能电气  日期：2019-10-18 09:55  浏览量：次

　　UPS电源厂家浅谈“N+X”冗余模块化UPS是什么意思？模块化UPS产品采用模块化设计与N+X并联冗余技术，功率模块是整个系统的核心部分，其已经具备UPS的完整功能。模块化UPS电源选用模块N+X冗余技术,能够在线热插拔处于故障的模块,MTTR是0。本文存能电气UPS电源厂家就详聊一番和大家。

　　UPS电源厂家浅谈“N+X”冗余模块化UPS是什么意思？

　　所谓“N+X”冗余模块化UPS不但可以冗余并联、热插拔，而且必须是在一个机箱中至少有两个相同规格容量的单机，否则就和以往的多机UPS并联没有区别。一个中等规模的机房既可采用模块化UPS集中供电，又可以采用双总线方式供电，还可多机并联。目前模块化UPS产品几乎都采用高频化结构技术。

　　“N+X”模块化结构意义很大,比如一个数据机房的使用年限几十年,而UPS的使用寿命远没有这么长,这中间甚至要更换几次。如用以上所述的塔式机就遇到了很大困难,而用模块化UPS这种就可以轻易地更新。在模块化UPS系统中，用户只需要购买相应的功率模块，即可实现“N+X”的故障冗余，因此相对于传统UPS的“N+1”模式，容错率大大提高。

　　从容量上看，一般从几百伏安到300kVA都有成熟的模块化UPS产品，模块做的越大越不容易，其中容量以10kVA～30kVA模块化UPS用的较多。N+X模块化UPS系统其实就是表示一个带有冗余备份的UPS电源系统，其中X表示是冗余的UPS或者模块的数量N代表额定UPS或模块的数量。

　　模块化UPS所以冗余性好是因为在机器设计的初期就是按照冗余性规划的，所以不论是从电路上还是从结构上就是作为一个整体考虑的，这样一来既可以分开又可以组合。模块化UPS可以在线热插拔和热更换，保证了供电的连续性。单机UPS更换时比如关机，尽管有手动旁路，但由于输出端仍和其他UPS一起连在负载上，有电压存在，就不能带电操作，除非装机前预装了隔离开关，但对于大功率来说这样做势不经济的。

　　模块化UPS由于它的结构特点，一般模块在20kVA以下者居多，这也是应用最多的范围，重量在20kg左右，一般一个人就可搬得动。许多模块化机柜面板上的LCD都有人性化的图示，当某一个模块故障时就有明确标志，值班人员既可根据机上标示轻松更换模块，不需要专门人员既可。

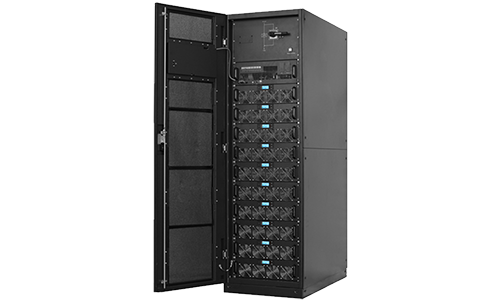

　　UPS采用先进的模块化设计，机柜内可装1～6个UPS模块，每个UPS模块为4KVA，且都是一台功能完备的UPS，通过先进、独创的并机及通讯方式并联起来，完全实现了随意组合、热插拔等功能，方便维护及更换。用户可以根据自己的负载以及为体现安全性所需要的功率冗余来决定UPS模块数，方便配置N+X(4KVA～24KVA)完全冗余的UPS系统，灵活且可靠地保护关键设备。

　　总结：UPS模块化结构无疑是今后发展的方向。因为模块化具有带电热插拔的功能，热更换的问题就解决了，无形中就带来了另一个好处，即延长了数据中心连续工作的寿命。
