不间断电源离线式UPS系统与在线式UPS系统的区别

来源：存能电气  日期：2019-08-12 14:24  浏览量：次

　　不间断电源离线式UPS系统与在线式UPS系统的区别。不间断电源是由20世纪60年代的旋转发电机发展到目前的具有一定智能化程度的静止式全电子电路，它也是随着电子技术特别是功率器件和自动控制技术的飞速发展而日趋成熟的。本文通过分析不间断电源离线式UPS系统与当今在市场上主流的在线式UPS系统工作原理及其相关知识，阐述了离线式UPS系统与在线式UPS系统的区别。

　　在线式UPS系统

　　在线式UPS为市电输入，整流稳压成直流，一边给电池充电，一边给逆变器供电，由逆变器输出给负载，逆变器输出的波形为正弦波，波形较好且稳定。当市电断电时，电池通过逆变器输出给负载。它一般使用在电源要求高、三相供电的场合。

　　在线UPS始终与主要负载连接，或直到其中的电池充满电。在这种情况下，我们的电子设备从在线UPS获取电力，而不是直接从AC主电源获取电力。因此，即使主交流电故障，我们的电子设备的操作也不需要停止。在线UPS的一个很好的例子是笔记本电脑。我们可以在充电时使用笔记本电脑，也可以在充电后再使用笔记本电脑。然而，我们的使用可能是，我们的设备仅通过连接到主电源的充电或充电电池获得电力。

　　在线式UPS系统的结构和工作模式如下：系统不断将市电交流电整流为直流电，然后将直流电再转化为交流电供给负载。其中蓄电池位于逆变器与整流器之间的直流母排上，由于此类UPS系统不间断地向负载供电，因此也被称为“在线式”UPS系统，也可称为“传统型”或“双变换型”系统。

　　离线UPS系统

　　离线UPS不需要经常使用它。仅在主电源故障时才需要。在这种情况下，电子设备直接从主交流电源获取电力，而不是从UPS获取电力。当主输入电源有电压波动或波动时，离线式UPS给电子设备供电。因此，这些UPS只在停电时才需要，而不是全部。离线UPS电源最好的例子之一是我们在家里或办公室使用的台式电脑。这些计算机有一个单独的UPS单元，并在电源故障时向计算机供电。唯一需要的措施是切换延迟。离线UPS表示，如果能够在较短的时间内完成切换，效果会更好。

　　离线式UPS系统的结构和工作模式如下：正常运行期间，负载通过常闭合的PES电力电子开关由市电进行供电。运行时对电源的全部三相电压进行持续监测，如果市电干扰监测器检测到干扰造成电压突降或突升超过额定电压的10%，监测器将向PES发送一个“打开”信号，同时向逆变器模块发送一个“运行”信号。逆变器模块在1毫秒之内向关键负荷提供经过调整的输出电压。负荷通常在2~4ms之内被切换到储能电源，负荷不会受到任何故障的影响。当市电电压恢复正常时，离线式UPS系统使得其输出电压与市电保持同步，然后向PES发送一个“闭合”信号，同时向逆变器模块发送一个“停止”信号。电池充电器通常在几秒钟之后启动，将电池容量充电至100%。

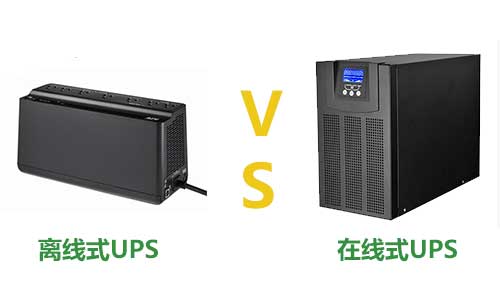

　　不间断电源离线式UPS系统与在线式UPS系统的区别

　　1、输入差异

　　在线式UPS直接获得交流电源，并将交流——直流逆变电源用于电子设备。离线式UPS它获得交流电源并被充电，但充电的交流——直流逆变器电源仅在发生电力故障时使用。

　　2、工作温度差异

　　在线UPS无论何时打开这些设备，它都会为电子设备供电。它被充电，然后提供给设备的电源。这意味着它必须工作更多的时间，工作温度也是如此。离线UPS它只在电源故障期间进入画面。所以，操作温度并不总是更高，只有在使用更多的时间后才会被加热。

　　3、使用的零件差异

　　在线UPS为了保持其操作频率和对电子设备的持续供电，需要很多部件。这些部件也应该谨慎选择，因为它必须忍受更高的工作温度。离线式UPS操作时间确实较少，因此也可以选择部件。这些部件经常不会升温，因此这种部件就足够了。也只有在长时间停电等极端条件下，才需要更长的运行时间。因此，这些零件不需要非常小心，因为它们很难长时间使用。

　　4、成本差异

　　在线式UPS使用的零件数量需要更多的成本。离线式UPS它只需要较少的成本，因为它只涉及较少的零件。

　　5、电池使用情况差异

　　在线式UPS在电子设备使用期间，它始终使用电池。所以电池总是在使用。离线式UPS在发生电源故障之前，不会使用电池。因此很少使用电池。

　　6、极端电压失真差异

　　在线式UPS为了处理这种极端的电压波动而设计的，这种情况在这里是可以预料的。由于在线UPS始终处于运行状态，无论主电源的电压波动如何，都无需担心。电压波动越大，离线式UPS的使用就越多。频繁的切换可能导致切换延迟，或者最终可能降低其性能。

　　7、产量差异

　　在线式UPS保持稳定，几乎固定在一个特定的频率。离线式UPS在一个范围内显着变化。

　　8、可靠性差异

　　当您长时间使用在线式UPS时，会导致不可靠的服务。离线式UPS由于使用的零件更少工作温度更低，因此可以提供可靠的服务。

　　9、供电时间差异

　　在线式UPS系统提供10-30分钟的供电时间，需更多的电池及维护工作。离线式UPS系统提供60秒满负荷供电，足以支持负荷平滑切换到后备发动机启动。

　　10、安装差异

　　在线式UPS系统需要宝贵的户内空间或专用房间。离线式UPS系统适用于户内或户外安装，户外安装可明显减少安装成本。

　　11、效率差异

　　在线式UPS系统采用在线式整流器与逆变器，能效通常为90%至92%，包括空调部分。离线式UPS系统能效为98%至99%，比传统UPS系统高6%至9%，减少运行成本。

　　总之，当您需要更长时间并且主电源波动剧烈时，请使用在线式UPS。当您非常关心成本和希望降低工作温度时使用离线式UPS。
