UPS电源设备是什么?UPS电源对电压有什么样的要求

来源:存能电气  日期:2019-08-02 16:20  浏览量:

  UPS电源设备是什么?UPS电源对电压有什么样的要求?UPS电源是保障供电稳定和连续性的重要设备,它主要作用是为单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时,UPS电源将市电稳压后提供负载使用,此时的UPS电源就相当于是一台交流市电稳压器,同时它还向机内电池进行充电;当市电中断时,UPS就会立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。UPS电源对电压有什么样的要求?本文就解答这个问题。


  UPS电源设备是什么?

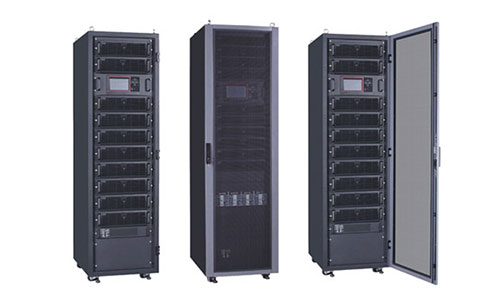

  UPS电源设备,指不会因短暂停电中断、可以一直供应高品质电源、有效保护精密仪器的电源设备,亦有稳定电压的作用,类似于稳压器。从基本应用原理上讲,UPS是一种含有储能装置,以逆变器为主要元件,稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

  UPS在其发展初期,仅被视为一种备用电源。后来,由于电压浪涌、电压尖峰、电压瞬变、电压跌落、持续过压或者欠压甚至电压中断等电网质量问题,使计算机等设备的电子系统受到干扰,造成敏感元件受损、信息丢失、磁盘程序被冲掉等严重后果,引起巨大的经济损失。因此,UPS日益受到重视,并逐渐发展成一种具备稳压、稳频、滤波、抗电磁和射频干扰、防电压浪涌等功能的电力保护系统。

  目前在市场上可以购买到种类繁多的UPS电源设备,其输出功率从500VA到3000kVA不等。当有市电供给UPS的时候,UPS对市电进行稳压(220V±5%)后为计算机供电。此时的UPS就是一台交流市电稳压器,同时它还向机内电池充电。因UPS设计的不同,UPS电源适应的范围也不同,UPS电源输出电压在±10-15%的变化一般属正常的计算机使用电压。当市电异常或者中断时,UPS立即将机内电池的电能通过逆变转换供给计算机系统,以维持计算机系统的正常工作并保护计算机的软硬件不受损失。

  UPS电源设备组成

  1、整流充电器

  整流充电器可以把市电或油机的交流电能变为直流电能,为逆变器和蓄电池提供能量,其性能的优劣直接影响UPS不间断电源的输入指标。它主要有两个作用,一是将交流电转化为直流电经过滤波处理后提供给负载设备或是逆变器,还有一个作用就是为蓄电池起到一个充电电压的作用,好比是一台充电器。

  2、逆变器

  逆变器主要由滤波电路、控制逻辑和逆变桥三部分组成。逆变器用于把市电经整流后的直流电能或蓄电池的直流电能转换为电压和频率都比较稳定的交流电能,其性能的优劣直接影响UPS不间断电源的输出性能指标。

  将充电器或蓄电池送来的直流电转变成交流电输出,是UPS电源的核心部件,逆变器性能的好坏,对输出波形、效率、可靠性、瞬态响应、噪声、体积、重量等方面有着决定性的影响。一台性能的好坏,主要是由逆变器的性能来决定的。

  3、旁路开关

  旁路开关是为提高UPS电源系统工作的可靠性而设置的,能承受负载的瞬时过载或短路。因UPS电源不间断电源的逆变器采用电子器件,如IGBT管的过载能力仅为125%,当UPS电源供电系统出现过载或短路故障时,UPS电源将自动切换到旁路,以保护UPS电源的逆变器不会因过载而损坏。

  UPS电源供电系统转入旁路供电后,是由市电直接供给负载,因市电的系统容量大可提供足够的时间,使过载或短路回路的断路器跳闸,待系统切除过载或短路回路后,旁路开关将自动转换回由逆变器继续向其他负载供电。

  4、蓄电池

  蓄电池主要是作为UPS不间断电源电源储存电能的装置,它由若干个电池串联而成,它容量的大小决定了可应急用电时间的长短。在正常供电时,直流电源对蓄电池进行充电;它将电能贮存起来。当市电中断时,将依靠储存在蓄电池中的能量输出直流电,维持逆变器的正常工作;保障机房能在断电情况下继续工作。

  UPS电源设备对电压有什么样的要求?

  1、标称输出电压值,单进单出或三进单出的UPS电源为220V;三进三出的UPS电源为380V,采用三相三线制或三相四线制输出方式;

  2、输出电压可调范围,大,中容量UPS电源的输出电压从UPS的额定值起最小可调±5%。小容量单相UPS电源一般用拨盘调解法,输出电压的典型可调范围为208/220/230/240V;

  3、输出电压静态稳定度,指的是UPS电源在稳定工作的时候受到输入电压变化,负载的改变和温度影响造成输出电压变化的大小。中、大容量的UPS典型值为±1%,对,中、小容量的UPS的典型值为±2%或±3%;

  4、输出电压静态稳定度,是指UPS在100%突然加,减满载的时候或执行市电旁路供电通道与逆变器供电通道转换的时候,暑促互电压的波动值。中、大容量UPS电源的瞬态电压波动值应小于±5%,小容量UPS电源的瞬态电压波动值应小于±6%~±8%;

  UPS电源的输入电压范围

  UPS电源的输入电压范围这是说明书上的第一个指标,不论是从火力发电、水力发电、风力发电、太阳能发电,还是核能发电,电压在出厂前都是非常稳定的。

  UPS电源的输入电压范围,即UPS允许市电电压的变化范围,也就是保证UPS不转入电池逆变供电的市电电压范围。范围越大说明UPS适应性越好。一般UPS的输入电压范围应该在160V~270V之间或者更宽。当市电低于160或者高于260,UPS电源就不工作在市电模式,转成电池模式。

  UPS电源设备通常对电压过高或电压过低都能提供保护,UPS电源输入电压比较宽泛,在指定范围内的输入电压都可以保证UPS到达额定输出。UPS电源使用范围越来越广泛,作为电气从业人员,应该了解UPS的相关知识。
