这才是UPS不间断电源组成部分及工作原理

来源：存能电气  日期：2019-08-02 10:17  浏览量：次

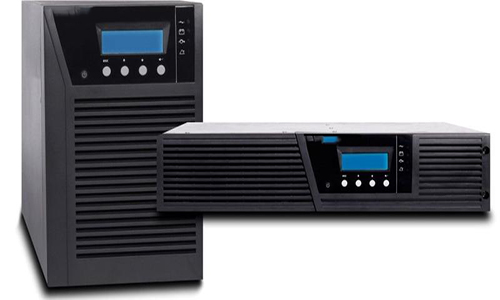

　　这才是UPS不间断电源组成部分及工作原理。UPS是一种高质量、高可靠性的独立电源，是一种蓄电池静止型不间断供电装置。它由整流器、逆变器、交流静态开关和蓄电池组组成。UPS不间断电源在现代通信系统中，UPS电源的应用较为普遍，主要为计算机网络或者电子通信设备提供不间断的电力供应，确保其可靠运行显得尤为重要。

　　UPS不间断电源组成部分

　　UPS通常由输入整流滤波电路、功率因数校正电路、蓄电池组、充电电路、逆变电路、静态开关电路、控制检测见识及保护电路共7个部分组成。

　　1、静态开关

　　其作用是对UPS不间断电源的维护、负载，且实现市电旁路的供电和逆变器供电的转化。当市电正常，UPS经过静态开关输出逆变器转化到市电。当逆变器出现故障，为确保负载不断电，UPS输出经过静态开关输出切换到市电。

　　2、电路的矫正

　　UPS电源中交流市电经过整流后会选用大容量电容器滤波，且整流电路输出端并联有蓄电池。在电容器、蓄电池充电期间将构成脉冲电流。电流会产生出高次谐波电流，导致功率因数下降，功率因数校对电路会让电网输入电流变为与输入电压同相位的正弦波。

　　3、充电电路

　　即使不运用逆变器，只需将交流电源接通，充电电路就会开始运作。在充电中，需先选用恒流充电，蓄电池的电压抵达浮充电压后，再转为恒压充电，直到电池被满足。主电路选用开关型整流电路。

　　4、整流滤波电路

　　UPS常用的整流电路有单相不可控和可控整流电路、三相不可控和可控整流电路。滤波器分为电容输入、电感输入。UPS电源一般选用电容和电感组成的LC滤波器。

　　5、蓄电池组

　　市电正常，蓄电池充电，将电能转化化学能，贮藏起来。市电中断，UPS蓄电池电量逆变器的运作。对蓄电池组的正确运用，可延长蓄电池的运用寿命。

　　6、电路的监控、监测

　　UPS不间断电源输出电压的精度、波形失真度，运作的可靠性都和控制电路息息相关。UPS电池电压过低自动保护电路、市电电压过高自动和UPS延迟启动的自动保护电路。还设有监测电路、显示电路、报警电路。

　　7、电路的逆变

　　其作用是将市电整流后的直流电压、蓄电池电压转换成为交流电压。后备式UPS的逆变器的输出电压波形为准方波，在线式UPS的逆变器输出电压多为正弦波脉宽调制波形。

　　UPS电源工作原理

　　UPS电源又称为不间断电源，主要由整流器、逆变器和蓄电池等电源装置组成，具有输出电压、频率稳定、电压失真度小和运行稳定等优点，能够为计算机网络、电子设备装置和通信系统等重要用户提供可靠的优质电源，并且保证用户不致因停电而丢失数据影响工作。

　　（1）主电源供电模式。主电源供电模式为UPS正常工作模式，在此模式下，负载由电源l经整流充电器和逆变器供电，整流充电器同时给蓄电池组浮充充电。

　　（2）静态旁路供电模式。电源2回路称为静态旁路，作为电源1的后备。在UPS1和UPS2的逆变器电压输出故障时，静态开关自动导通，负载不间断切换为电源2回路供电模式。

　　（3）蓄电池供电模式。此种模式为应急工作模式，当电源1和电源2供电中断时，供电流程转换为蓄电池组经逆变器给负载输出电力；当两套UPS同时为蓄电池组供电模式时，将触发安装在负载开关1上的时间继电器，蓄电池组持续向外供电半小时后，时间继电器发出信号断开负载开关1，以保证负载开关2下的通信系统等设备的电力供应，以此实现负载优先级的设置。

　　以上就是UPS不间断电源的组成及工作原理介绍。提高UPS电源供电系统的安全可靠性，对UPS电源的推广具有重要意义。
