BMS锂电池组保护板管理系统有什么作用

来源:存能电气  日期:2019-07-24 16:38  浏览量:

  BMS锂电池组保护板管理系统有什么作用?BMS锂电池组保护板十分重要在电池保护系统中,锂电池PACK设计过程中一定会用到锂电池保护板或者相应的BMS才能更好的设计锂电池组,甚至可以协助一起分析异常电池或电路。BMS锂电池组保护板管理系统,对保护电动汽车、充电站设备和人员安全都具有重要意义。那么BMS锂电池组保护板管理系统有什么作用?


  BMS锂电池组保护板工作原理

  锂电池之所以需要保护,是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池组件总会跟着一块精致的保护板和一片电流保险器出现。

  锂电池组的BMS保护功能通常由保护电路板和PTC等电流器件协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,及时控制电流回路的通断;PTC在高温环境下防止电池发生恶劣的损坏。

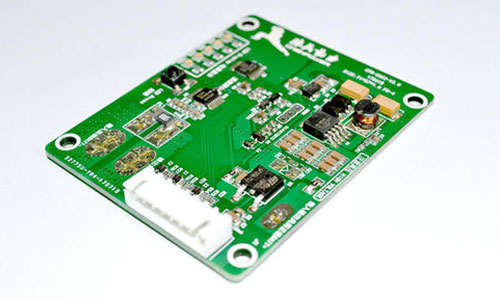

  普通锂电池BMS保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路导通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全。

  BMS锂电池组保护板管理系统作用

  BMS锂电池组保护板可以保护电池不过充、过放、过流、短路及温度保护。

  ●过充保护:当电池组某一串电压大于(过压)最大值时,且达到保护延迟,IC控制CMOS关断充电回路。

  ●过放保护:当电池组某一串电压小于(欠压)最大值时,且达到保护延迟,IC控制DMOS关断放点回路。

  ●过流、短路保护:当电池组P+与P-输出电流超过过流/短路电流值,并达到过流/短路延时,控制电路控制放电DMOS关断放电回路,停止放电。

  ●高低温保护:温度感应器达到温度阈值时,且达到保护延迟,控制电路控制关断充放电MOS管,停止充放电。

  BMS锂电池组保护板还具有电量检测、余量显示、电池工作状态显示、通讯远程控制等功能。

  BMS锂电池组保护功能介绍

  1.电池保护,和PCM差不多,过充、过放、过温、过流,还有短路保护。

  2.能量均衡,整个锂电池组,由于很多节电池串联,工作一定时间后,由于其电芯本身的不一致性、工作温度的不一致性等原因的影响,最后会表现出很大的差异,对电池的寿命和系统的使用有巨大的影响,能量均衡就是弥补电芯个体之间的差异去做一些主动或被动的充电或放电的管理,确保电池的一致性,延长电池的寿命。

  3.SOC计算,由于技术的发展,SOC的计算积累的很多的方法,精度要求不高的可以根据电池电压判断剩余电量,精确的方法主要的是电流积分法(又叫Ah法),Q=∫idt,还有内阻法、神经网络法、卡尔曼滤波法等。

  4.通信,不同的系统对通信接口的要求不一样,主流的通信接口有SPI、I2C、CAN、RS485等。其中汽车和储能系统主要是CAN和RS485。

  ⒌电池间的均衡:即为单体锂电池均衡充电,使电池组中各个电池都达到均衡一致的状态。均衡技术是目前世界正在致力研究与开发的一项电池能量管理系统的关键技术。

  BMS锂电池组保护板管理系统作为电池安全运用的有力保障,使得电池时刻处于安全和可控制的充放电使用过程中,大大提高了电池在实际使用过程中的循环使用寿命。相信在未来,经相关研发工作人员要积极探索不断研究新技术以促进BMS锂电池组管理系统的升级,更好地满足人们生活需求。
