模块化UPS电源供电系统解决方案

来源：存能电气  日期：2019-04-11 20:15  浏览量：次

　　模块化UPS电源供电系统解决方案。模块化UPS电源系统是数据中心基础设施，模块化UPS、智能化配电管理及磷酸铁锂电池UPS一体化控制等核心技术,开发了一款智能化、一体化,适用于数据中心的模块化UPS电源系统。采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。

　　模块化UPS电源供电系统解决方案

　　模块化UPS电源系统是整个数据中心的核心，必须考虑UPS系统的冗余性和未来的扩容，因此需要采用冗余结构。UPS电源采用模块化、热插拔、功率模块冗余并联的设计方式，按32KW负载配一套60分钟电池。当一个甚至多个功率模块故障时，还能支持负载并提供延时。根据技术要求，UPS系统为32KW后备1小时，本方案选用一套存能电气旗下的CUN-M系列模块化UPS供配电系统。UPS主机和电池柜均采用标准化机柜设计，减少占地面积。

　　模块化、热插拔结构的UPS完全按照IT设备的思路和结构设计，功率模块冗余并联输出，控制部分采用冗余的两套热插拔控制模块、两套逻辑低压电源模块冗余设计，可用性高。另外由于模块化热插拔结构可以非常方便的在线增减各种模块，提高输出功率或维修，因此在可用性、可维护性、扩容性方面具有传统1+1并联不可比拟的优点。

　　CUN-M系列工业级模块化UPS电源，是一款高端模块化UPS产品，其不仅包含了传统UPS的整流，滤波，充电，逆变器的装置，还具备智能型的电源保护功能，并且采用了平均电流控制整流技术，顺位主从同步控制技术，多级分散式控制技术和三阶正弦波逆变等多项新概念技术，在大幅提高了设备的可用性，可靠性的基础上降低了设备的投资，运营，维护成本。

　　系统容量有100KVA,150KVA,200KVA,240KVA,320KVA,480KVA多个系统，功率模块为10KVA,15KVA,20KVA,三个功率范围，用户可根据负载大小随意选择。具有完善的电池管理功能：电池自放电功能，自动均浮充转换功能，温度补偿功能，自动均流功能。如果实际负载增加，可以增加功率模块，将系统容量扩充至48KW，及保障系统的安全冗余，同时避免初期投入过大容量造成的低效和浪费。

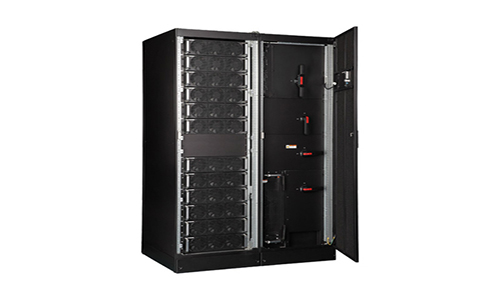

　　根据要求，设计如下，共计3个柜体，一台UPS主机柜(含UPS输入输出精密配电),两台电池柜。电池柜可选择模块化UPS电池柜，柜体为黑色，19英寸机架式外观。与服务器机柜一样，可直接放在机柜里面，提高系统可靠性。模块化UPS电源能够灵活配置，场景适应性强;机房层高、承重要求低，满足各种机房建设、改造场景，模块化方案，单、双排建设，柜位数量灵活扩容，适配多种场景需求。

　　网络架构是模块化的，适用于特定业务实施的服务器，微模块及其基础架构。工厂预制，现场组装，快速部署。组件的标准化和产品化，高质量的控制能力和清晰的工程接口。它改变了系统的制冷方式。机架之间冷却，以满足中高功率密度室的要求。微模块由两排相对的设备单元组成，通道的密封组件，天窗，侧门等实现冷热通道的隔离。它配有不间断电源。不同的微型模块可以由不同的能源系统供电，允许在同一房间内进行多种电源组合，以便于拆卸和组装。微型模块由工厂预制，工业化和标准化，并且可以容易地拆卸和组装。施工时间短，施工现场易于管理。

　　模块化UPS电源的优势

　　⒈具有多种工作制式

　　模块化UPS具有多种制式可供选择，易于操作，可实现多种进出线方式：1/1,1/3,3/1或3/3、输入频率可为50Hz也可设置输出频率60Hz、输出电压可设为220V、230V、240V。若再配置输入、输出变压器则可满足全球范围内所有国家和地区的供电需求。

　　⒉体积小，功率密度大

　　该产品工作效率高，功率密度大，是其最大的特点。一个功率模块尺寸为：（H×W×D）mm：133×482×46可提供5KVA(4000W),10KVA（8000W），15KVA(12KW)以及20KVA(16KW)的功率输出。

　　⒊环保性

　　UPS总谐波失真（THDI）3%，线性负载下的输出总谐波失真低于2%，对电网的谐波干扰降到最低，有效减少电网负荷和电源损耗。优良的输入参数，对市电电网表现出纯电阻特性，是理想的环保高效性UPS。

　　⒋高效节能型

　　节能降耗，国家提倡环保节能的今天，绿色节能型模块化UPS电源备受关注，输入功率因数达0.999以上。减少了线路损耗，提高了电源利用率。其逆变效率可达98%以上，从而提高了整机工作效率，降低了损耗、节省了电能。

　　⒌扩展性，便于安装、维护、更换、升级

　　该机型由各个模块组成，可实现热插拨功能，且各模块机架可完全分离，便于用户以后的扩容或减容，使用方便，可实现在线更换、在线维护，降低了维护难度、减少了维护时间。且各模块尺寸均按照标准19英寸结构设计，使整机外形与标准机架一致，美化了机器外形，且模块可与标准机架通用。

　　⒍冗余性，分散式并联逻辑控制

　　各模块之间的并联控制采用了分散式逻辑控制方式，没有主机与从机之分，任何一个模块拨出或插入均不会影响其它模块的正常工作，按需构成N+1，N+X冗余系统，减少了系统本身和负载的风险系数，是负载受UPS保护时间全面提升。既增加了整机工作的可靠性，又简化了用户维护难度。

　　以上就是模块化UPS电源供电系统解决方案，存能电气模块化UPS电源，适用于中小功率的UPS产品，其满足分散供电要求，安装于标准的19英寸机柜中，也可以单独使用。是目前业内体积最小，效率最高，功率密度最大的产品，并具有极高的性价比。
