3.7v锂电池和手机锂电池保护板原理

来源：存能电气  日期：2019-04-10 15:21  浏览量：次

　　3.7v锂电池和手机锂电池保护板原理。保护板目的是用来保护电池防止过充电和过放电，防止大电流损坏电池，并且满电时做电池电压均衡。然而，很多人还是分不清3.7v锂电池和手机锂电池保护板，存能小编就给你说说它们的保护原理吧。

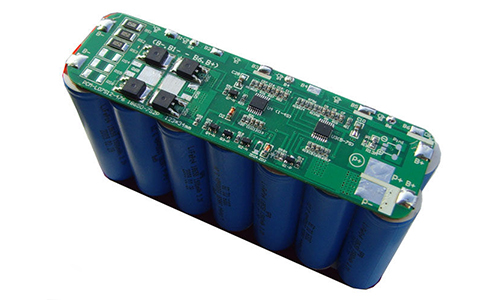

　　什么是锂电池保护板?

　　我们大家都知道，我们使用的锂电池其实是由内部几个小的锂电池并联在一块所组成的。在内部锂电池的缝隙间有几块像塑料一样的板将它们隔开。这几块小塑料一样的板其实是锂电池保护板。

　　其实锂电池保护板并不是由塑料构成的。它是由几块不导电的纤维板，外边包裹上一层油所构成的。我们大家都知道油是不导电的，这也正是锂电池保护板能够起到隔绝几块锂电池，避免电路发生短路的原因。

　　其次我们讲到锂电池保护板还有保护电池，避免电池过充的功能。当外接电源对电池持续快速地进行充电时，锂电池保护板就会产生保护作用，当锂电池内部电量达到饱和程度时，锂电池保护板内部电路就会自动切断外界快速充电的电源。使得外部的电源不能够进入电池呢。这也正是锂电池保护板对电池过充进行保护的原理。

　　手机锂电池保护板原理

　　手机锂电池的保护功能通常由保护电路板和PTC或TCO等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断;PTC或TCO在高温环境下防止电池发生恶劣的损坏。

　　保护板通常包括控制IC、MOS开关、JEPSUN捷比信精密电阻及辅助器件NTC、ID存储器,PCB等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻(数十毫秒)控制MOS开关关断，保护电芯的安全。

　　3.7v锂电池保护板原理

　　在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。

　　1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压。

　　2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。

　　3、过放电检出电压：通常状态下，Vdd逐渐降低至DO端由高电平变为低电平时VDD-VSS间电压。

　　4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。

　　5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS间电压。

　　6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到DO端由高电平变为低电平时VM-VSS间电压。

　　7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压。

　　8、充电器检出电压：在过放电状态下，VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。

　　9、通常工作时消耗电流：在通常状态下，流以VDD端子的电流(IDD)即为通常工作时消耗电流。

　　10、过放电消耗电流：在放电状态下，流经VDD端子的电流(IDD)即为过流放电消耗电流。

　　顾名思义锂电池保护板主要是针对可充电(一般指锂电池)起保护作用的集成电路板。锂电池(可充型)之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块带采样电阻的保护板和一片电流保险器出现。

　　以上就是小编对3.7v锂电池和手机锂电池保护板原理所做的介绍一些简单介绍，希望大家在使用或购买锂电池的时候，一定要注意锂电池保护板质量是否完好，以保证使用者的安全。
