UPS电源和EPS电源的工作原理和使用要求
来源：存能电气 日期：2019-03-19 10:02 浏览量：次
UPS电源和EPS电源的工作原理和使用要求。UPS电源是保障供电稳定和连续性的重要设备，UPS和EPS电源使用范围越来越广泛，作为电气从业人员，应该了解UPS的工作原理，因其主要智能化程度高，本文存能电气小编将简单介绍UPS和EPS的组成及工作原理。

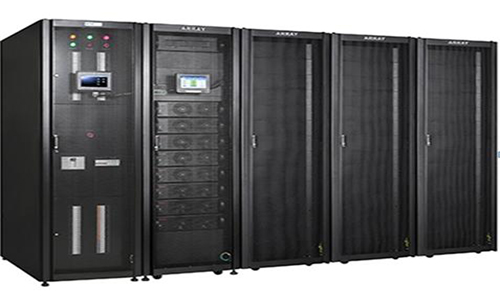

UPS电源的工作原理：
UPS电源一般由整流器、蓄电池、逆变器、静态开关和控制系统组成。通常采用的是在线式UPS。它首先将市电输入的交流电源变成稳压直流电源，供给蓄电池和逆变器，再经逆变器重新被变成稳定的、纯洁的、高质量的交流电源。它可完全消除在输入电源中可能出现的任何电源问题。
⑴AC-DC变换：将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压，供给逆变电路。AC-DC输入有软启动电路，可避免开机时对电网的冲击。
⑵DC-AC逆变电路：采用大功率IGBT模块全桥逆变电路，具有很大的功率富余量，在输出动态范围内输出阻抗特别小，具有快速响应特性。由于采用高频调制限流技术，及快速短路保护技术，使逆变器无论是供电电压瞬变还是负载冲击或短路，均可安全可靠地工作。
⑶控制驱动：控制驱动是完成整机功能控制的核心，它除了提供检测、保护、同步以及各种开关和显示驱动信号外，还完成SPWM正弦脉宽调制的控制，由于采用静态和动态双重电压反馈。极大地改善了逆变器的动态特性和稳定性。
UPS电源的使用要求：
●UPS电源系统因其智能化程度高，储能电池采用了免维护蓄电池，这虽给使用带来了许多便利，但在使用过程中还应在多方面引起注意，才能保证使用安全。
●UPS电源主机对环境温度要求不高，+5℃～40℃都能正常工作，但要求室内清洁，少尘，否则灰尘加上潮湿会引起主机工作紊乱。
●UPS主机中设置的参数在使用中不能随意改变。特别是对电池组的参数，会直接影响其使用寿命，但随着环境温度的改变，对浮充电压要做相应调整。通常以25℃为标准。
●在无外电靠UPS电源系统自行供电时，应避免带负载启动UPS电源，应先关断各负载，等UPS电源系统起动后再开启负载。
●UPS电源系统按使用要求功率余量不大，在使用中要避免随意增加大功率的额外设备，也不允许在满负载状态下长期运行。
●自备发电机的输出电压，波形、频率、幅度应满UPS电源对输入电压的要求，另久发电机的功率要远大于UPS电源的额定功率，否则任一条件不满，将会造成UPS电源工作异常或损坏。
●对电池应避免大电流充放电，虽说在充电时可以接受大电流，但在实际操作中应尽量避免，否则会造成电池极板膨胀变形，使得极板活性物质脱落，电池内阻增大，温升越高，严重时将造成容量下降，寿命提前终止。

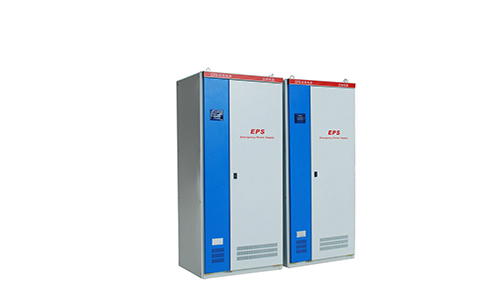

EPS电源工作原理：
EPS应急电源采用单体逆变技术，集充电器、蓄电池、逆变器及控制器于一体。系统内部设计了电池检测、分路检测回路。EPS电源主要用于消防行业用电设备。
(1)当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理，然后再由电池组向逆变器提供直流能源。
(2)当市电供电中断或市电电压超限时，互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下，此时，用户负载所使用的电源是通过EPS的逆变器转换的交流电源，而不是来自市电。
(3)当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作，同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。此后，EPS在经交流旁路供电通路向负载提供市电的同时，还通过充电器向电池组充电。
(4)除用于应急照明系统外，其中CYS／B系列三相智能化变频应急电源主要是为一级负荷中的电动机提供一种可变频的应急电源系统，该产品方便解决了电动机的应急供电及其启动过程中对供电设备的冲击影响。CY、CYS、CYS／B系列智能化应急电源可接受消防联动信号、建筑智能总线信号控制，并可设定优先级，防止越级控制。
EPS电源使用要求：
市电输入端的维护：经常检测市电电压是否正常，零、火线是否错位，尤其是Eps应急电源前端是具有双路市电或带有备用发电机组的电网更要经常检查第一路主电与第二路备用电供电的零、火线是否一致。
场地的维护：检查室内是否通风透气、室温多高。EPS所配的蓄电池环境温度消防行业要求不高于30℃，温度对蓄电池使用寿命影响较大，25℃以上每升高10℃蓄电池使用寿命减半，有条件的单位应装上空调。
根据EPS各输出断路器的现状判断输出回路是否短路，使用钳流表等检测各回路是否超载，用手触电缆的方式感知电缆的温度是否异常从而判断线径是否合适。
我们都知道，在某些场合或者特殊设备一旦断电，哪怕是几秒钟，造成的设备损失和经济损失都是不可估计的，所以才会顺应时代产生了EPS电源和UPS电源，并且广泛应用！
