超低温-25°~-40°风力发电专用ups运行方案

日期：2025-09-05 15:44  浏览量：次

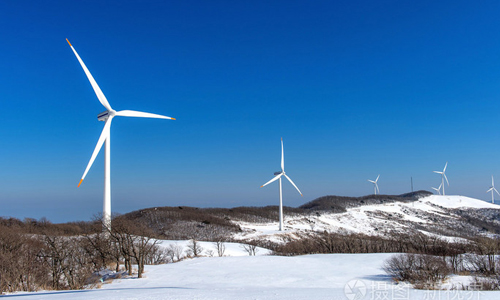

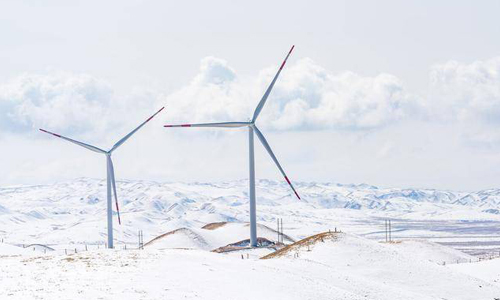

　　随着风力发电在极寒地区的规模化部署，如我国北方、西北高原以及北欧、加拿大等严寒地带，配套电力设施面临着-25°C至-40°C超低温环境的严峻考验。不间断电源(UPS)作为保障风力发电控制系统、变桨系统、监控通信设备可靠运行的核心设备，其在这种极端环境下的性能直接关系到整个风电机组的发电效率和运行安全。超低温会导致常规UPS出现启动失败、性能衰减、元器件损坏乃至完全失效等问题。因此，需要一套从设计理念到运行维护的全面适应性解决方案。本文旨在深入探讨超低温环境下风力发电专用UPS的运行方案。

　　________________________________________

　　一、超低温环境对UPS系统的核心挑战

　　1. 启动难题：电解电容在低温下等效串联电阻(ESR)急剧增大，容量骤减，导致充电电路无法正常工作，造成UPS开机启动失败。

　　2. 蓄电池性能严重恶化：阀控式铅酸蓄电池(VRLA)在-20°C以下时有效容量可能降至50%以下，甚至无法放电;而锂离子电池虽性能稍优，但仍面临充电接受能力差、内阻增大及析锂风险，严重影响后备时间。

　　3. 材料物理特性改变：塑料和金属外壳变脆，抗冲击和抗应力能力下降，密封材料弹性丧失，可能导致开裂和密封失效。

　　4. 元器件性能偏移：半导体器件、磁性元件的电气特性在超低温下发生改变，可能引发控制信号失真、驱动异常、输出电压不稳等问题。

　　5. 润滑问题：冷却风扇的轴承润滑脂凝固，导致启动扭矩大增，可能烧毁电机或无法启动，影响散热。

　　________________________________________

　　二、超低温专用UPS的设计与运行方案

　　针对以上挑战，本方案从热管理、元器件选型、电池系统、结构设计和运行控制策略五个维度构建全面解决方案。

　　1. 智能分级加热与热管理方案

　　• 关键部件预加热系统：在UPS内部关键区域(如主控板、功率板、电容、电池舱)嵌入PTC(正温度系数)加热膜或硅橡胶加热板。系统上电后或通过远程指令，首先启动预热模式，对关键部件进行加热。

　　• 分级启动逻辑：

　　1. 第一阶段：加热系统首先工作，将机箱内部温度提升至元器件允许的低温工作点(如-20°C)以上。

　　2. 第二阶段：控制系统自检通过后，功率电路的小电流预充电回路先行启动，进一步为母线电容等大容量容性负载预热。

　　3. 第三阶段：当检测到温度达到安全阈值(如-10°C)后，系统才允许完全启动，投入满载运行。

　　• 保温设计：在机箱内壁铺设保温隔热材料(如阻燃型聚氨酯泡沫)，减少内部热量散失，降低加热能耗，维持内部温度稳定。

　　2. 宽温级元器件与材料选型

　　• 宽温电容：摒弃普通电解电容，全面采用固态电容或高分子聚合物电容，其低温特性远优于电解液电容，能在-40°C下保持稳定容量和低ESR。

　　• 宽温半导体与磁性元件：选择工作温度范围覆盖-40°C至+125°C的IGBT/MOSFET、控制IC和变压器/电感。磁性元件使用耐低温漆包线绕制。

　　• 耐低温结构材料：机箱采用低温韧性好的钢材或铝合金;密封条采用硅橡胶材料，其在超低温下仍能保持良好的弹性，确保防护等级(IP54)不下降。

　　• 特种润滑脂：风扇轴承使用航空级低温润滑脂，保证在-40°C时仍能正常启动和运转。

　　3. 蓄电池系统的特殊解决方案

　　这是超低温UPS设计的重中之重。

　　• 电池舱恒温系统：为电池组设计一个独立、隔热、带主动温控的密封舱室。舱内配备智能温控系统，通过PTC加热器或小型空调，将电池的工作环境温度强制维持在+5°C至+25°C的最佳区间。这是保证电池可用容量和寿命的最有效手段。

　　• 电池类型选择：

　　o 优选方案：磷酸铁锂电池(LiFePO4)：其低温性能优于铅酸电池，循环寿命长，且配合自带加热功能的智能BMS(电池管理系统)，是超低温环境的理想选择。

　　o 替代方案：胶体铅酸电池：相比AGM电池，其抗低温性能略好，但仍需配备恒温舱。

　　• 智能BMS管理：BMS需具备低温锁止功能。当检测到电池温度低于0°C时，自动禁止充电操作，防止对电池造成不可逆损伤;仅当加热系统将电池温度提升至允许范围内，才开启充电功能。

　　4. 结构设计与防护

　　• 高防护等级(IP54)：密封设计不仅防尘防水，更能有效防止冷空气的急速对流，有利于保温。

　　• 防冷凝设计：通过良好的密封和内部加热系统，使机箱内部温度始终高于外部环境露点，从根本上杜绝内部凝露现象，避免电路短路。

　　5. 智能运行与监控策略

　　• 远程唤醒与预加热：在无人值守的风场，可通过远程监控平台，在预计需要UPS工作(如维护检修前或恶劣天气来临前)的数小时前，远程启动加热系统，提前为UPS“预热”，确保随时可用。

　　• 全面的状态监测：内置多个温度传感器，实时监测机内环境、功率部件、电池舱等关键点的温度，并上传至云端SCADA系统。

　　• 自适应运行模式：在超低温环境下，系统可自动进入一种“温和”运行模式，适当降额使用，减少元器件应力，进一步提升可靠性。

　　________________________________________

　　三、系统集成与运维建议

　　1. 与风电控制系统的协同：UPS状态(温度、电池健康度、告警)应通过通信接口(如Modbus, CANopen)无缝集成至风机主控系统，成为风场智能化管理的一部分。

　　2. 维护要点：尽管设计了高可靠性，定期维护仍不可或缺。维护周期可根据环境恶劣程度适当延长。维护重点在于检查密封条老化情况、清洁加热器表面灰尘、校验温度传感器精度及测试BMS功能。

　　________________________________________

　　四、总结与展望

　　深耕锂电池UPS领域10余年的存能电气认为：超低温环境对风力发电专用UPS提出了极为苛刻的要求。一套成功的运行方案绝非简单的部件堆砌，而是一个涉及热力学、电化学、材料学和自动控制技术的系统性工程。

　　本方案通过：

　　• 分级加热与保温技术破解启动与运行难题;

　　• 宽温元器件与特种材料夯实硬件基础;

　　• 电池恒温舱与智能BMS保障储能核心可用;

　　• 智能监控与远程管理实现无人值守。

　　该方案能确保UPS在-40°C的极寒中依然可靠运行，为风力发电机在极端气候下的持续发电提供坚实的电力保障。未来，随着相变材料(PCM) 在保温领域的应用、更先进的电池加热技术以及AI智能温控算法的发展，超低温UPS的能效和可靠性将得到进一步提升，为人类在更寒冷地区开发风能资源扫清障碍。
